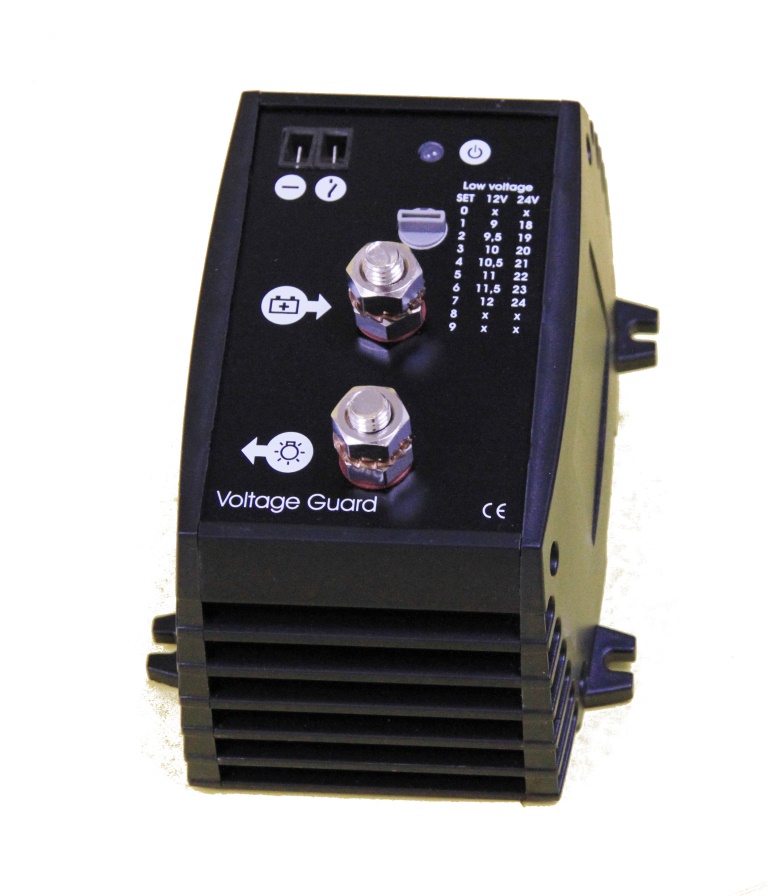

(Abbildung ähnlich)

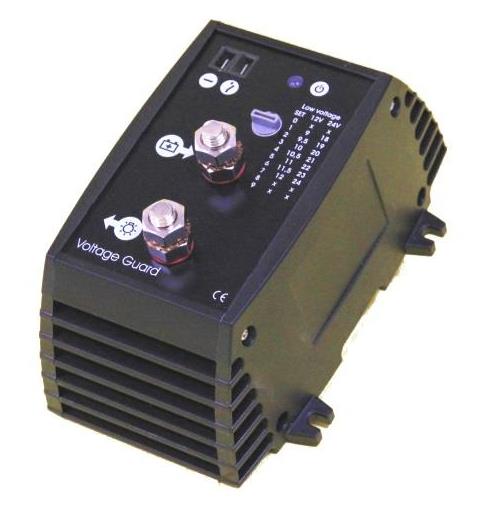

Batterie Überwachung MBW 200 gegen Tiefentladung - Batteriewächter

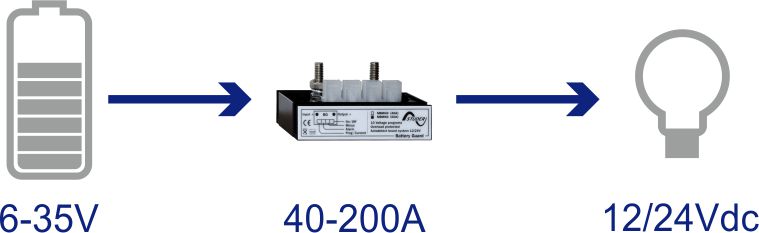

Überwachen Sie Ihren Bleiakku und schützen diesen vor schädlichen Tiefentladungen. Das MBW Modul Studer schalten Sie einfach zwischen Batterie und Verbraucher und überwachen so permanent die Spannung der Batteriebank. Der Zustand wird durch eine dreifarbige LED angezeigt.

Die gewünschte Abschaltspannung können Sie selber bestimmen. Sie haben die Wahl zwischen 7 verschiedenen Schaltpunkten. Die Unterspannungsabschaltung kann in Schritten zwischen 9 bis 12Volt (bei 24Volt Systemspannung = Werte x 2) gewählt werden. Der akustische Alarm informiert über entladene Batterien, Überspannung und Überlast. Ist der Tiefentladeschutz aktiviert, wird der Ausgang automatisch wieder eingeschaltet, sobald die Batterie wieder geladen wird und 1,5V (bei 12V Systemspannung) über dem eingestelltem Schwellenwert erreicht ist.

Das intelligente MBW 200 verfügt optional über weitere Anschlussmöglichkeit wie:

- Ein-/Aus Schalter als Hauptschalter der Last und falls gewünscht, manueller Rückstellung (Übersteuerung der Automatikfunktion) bei Aktivierung von Tiefentladeschutz

Dank MOS-FET Technik verursacht das MBW keine Funken beim Schalten. Ebenfalls schützt der MBW Tiefentladeschutz die angeschlossenen Verbraucher gegen Überspannung (15,5/31Vdc). Der Anschluss der Zusatzfunktionen und Minus-Batterie erfolgt einfach über 6,3mm Faston (Steckzunge).

TIPP: Solarregler in MPPT-Technik verfügen häufig über keinen eingebauten Tiefentladeschutz. Mit dem MBW Batteriewächter realisieren und ergänzen Sie auf einfache Weise auch den Tiefentladeschutz von Bleibatterien. Intelligente, eigenstromverbrauchsarme Technik und die Zusatzfunktionen machen dieses Gerät unentbehrlich - und dies zu einem sehr gutem Preis-/Leistungsverhältnis.
