Notstromset 3500, 24Volt DC / 230VAC
In vielen Ländern ist die öffentliche Stromversorgung instabil und mangelhaft. Mehrfache Stromunterbrüche pro Tag sind keine aussergewöhnlichen Ereignisse. Auch wenn diese nur von kurzer Dauer sind (einige Minuten bis Stunden), beeinträchtigen diese das Leben enorm. Etliche technische Installationen sind auf eine ständige Stromversorgung angewiesen wie z.B. Solarthermieanlagen (Überhitzungsgefahr), Kühlgeräte, Heizungspumpen und -Steuerungen, etc... Mit den USV-Systemen (Unterbrechungsfreie Stromversorgung) von IWS SOLAR AG können Sie sicherstellen, dass der Stromausfall sicher überbrückt wird und die daran angeschlossenen Geräte weiter betrieben werden können.

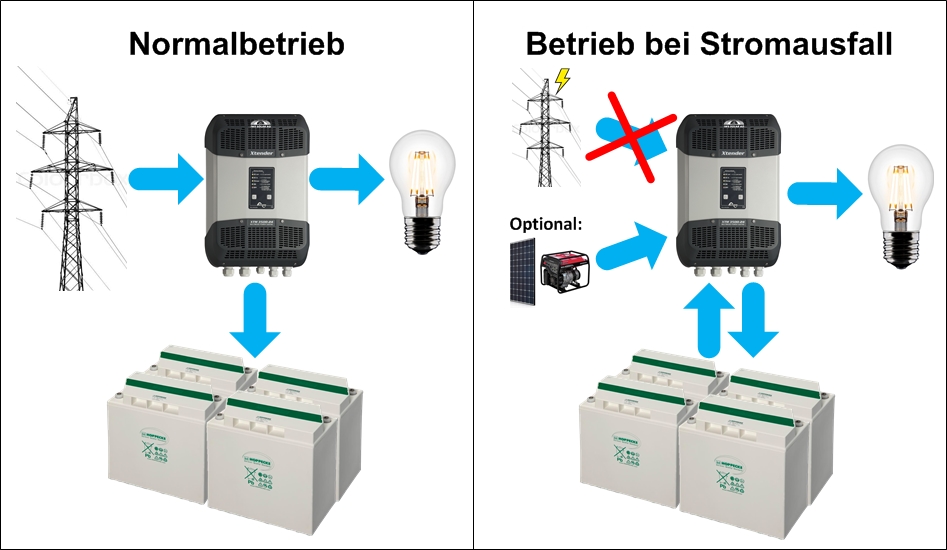

Funktionsprinzip
Im Normalbetrieb werden die Verbraucher über das im Wechselrichter integrierte Transfer-Relais mit Netz-Strom gespiesen. Gleichzeitig sorgt der Inverter dafür, dass die Batterie stets voll geladen und einsatzbereit ist. Die Batterie wird dabei nicht zyklisch belastet.
Beim Auftreten eines Stromausfalls erkennt dies der Wechselrichter automatisch, schaltet innerhalb kürzester Reaktionszeit auf Notstrombetrieb um und speist die angeschlossenen Verbraucher mit Energie aus dem Batteriespeicher. Auf Wunsch kann das System z.B. mit einem Generator oder mit Sonnenenergie via Solarmodulen ergänzt werden. Dadurch können Sie bei längeren Stromausfällen die Versorgungssicherheit erhöhen.
Sobald die Stromversorgung vom Netz wieder funktioniert erkennt dies wiederum der Wechselrichter/Batterielader automatisch und speist dann die Verbraucher via Transfer-Relais mit Netz-Strom. Gleichzeitig wird die Batterie wieder aufgeladen, damit sie dann beim nächsten Stromausfall wieder einsatzbereit ist.
Für den "Fall der Fälle" planen und realisieren wir kundenspezifische, anforderungsgerechte und wirtschaftliche Konzepte und Lösungen. Wir bieten die Systemkompetenz für das Zusammenspiel aller wichtigen Komponenten zum Aufbau dezentraler Notstromversorgungen und USV-Systemen.
TIPP: Unser Service bietet fertig vorkonfektionierte Lösungen. Vorverdrahtet und sofort einsatzbereit. Einfach in der Anwendung. Einfach kombinierbar mit Solartechnik. SWISS-MADE-Technik mit 5 Jahren Geräte-Garantie. Hotline-Service von IWS SOLAR AG. In vielen Ländern seit Jahren erfolgreich im Einsatz.
Viele weitere verschiedene Varianten und Leistungen sind möglich. Fragen Sie uns an - wir beraten Sie gerne!
Technische Daten
Modell
|
Notstromset 3500
|
Wechselrichter Studer XTM 3500-24
|
MADE IN SWITZERLAND
|
Ausgangsleistung 30 min. / P nom
|
3500 / 3000 VA
|
Ausgangsspannung
|
230 Vac / 50 Hz (auf Wunsch auch 120 Vac / 60 Hz lieferbar)
|
Batteriespannung
|
24 V DC
|
Ladestrom (integr. Batterieladegerät)
|
90 A DC
|
Vollautomatische Umschaltung mittels Transfer-Relais
|
Ja
|
|
|
Gel-Batterie Hoppecke Sun Power OPzV VR L bloc 370-6 (wartungsfrei)
|
|
Kapazität (C100)
|
|
Abmessungen (L x B x H)
|
380 x 205 x 383 mm
|
Gewicht
|
73 kg
|
|
Technische Änderungen vorbehalten
|
Lieferumfang
- 1 x Wechselrichter/Batterielader Studer XTM 3500-24
- 1 x Temperatursensor
- 4 x GEL-Batterien Hoppecke Sun Power OPzV bloc VR L 370-6 (wartungsfrei)
- DC-Anschlusskabel inkl. Sicherung und Trennschalter (komplett vorverdrahtet)
- Anschluss-Schema farbig ausgedruckt und laminiert
